Важность качества обжимных соединений и роль анализатора KS-A651

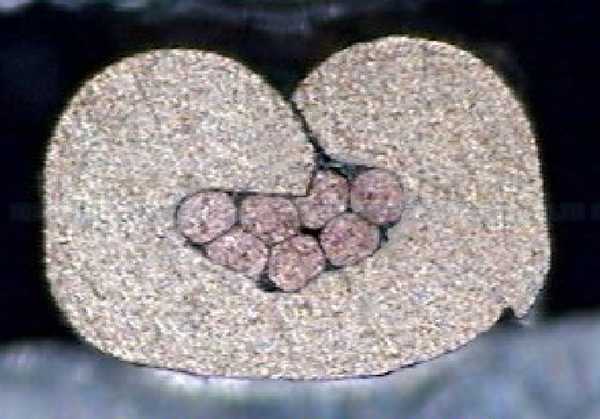

Для обеспечения надежности обжимных соединений критически важны такие параметры, как герметичность (или плотность заполнения) отдельных проводников и степень их деформации. Например, чтобы предотвратить проникновение внешних факторов, пустоты в соединении не должны превышать 10%.
KS-A651: Портативная мини-лаборатория для контроля качества электросоединений
Станок для анализа поперечного сечения KS-A651 представляет собой компактное, переносное профессиональное устройство, которое по сути является мини-лабораторией. Оно предназначено для оперативного (3-5 минут) и точного контроля качества электрических соединений, полученных различными методами, такими как обжим, сварка или пайка.
Анализ и корректировка качества обжима

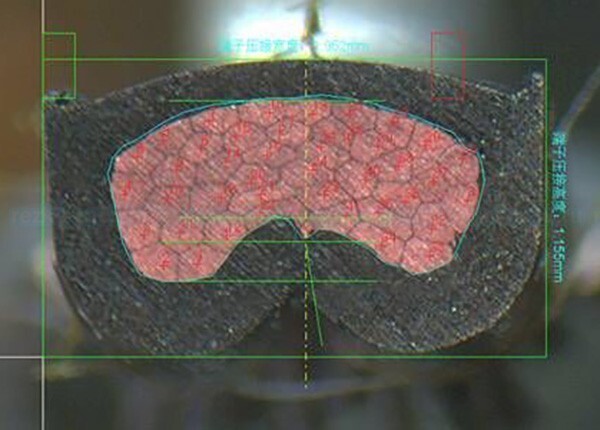

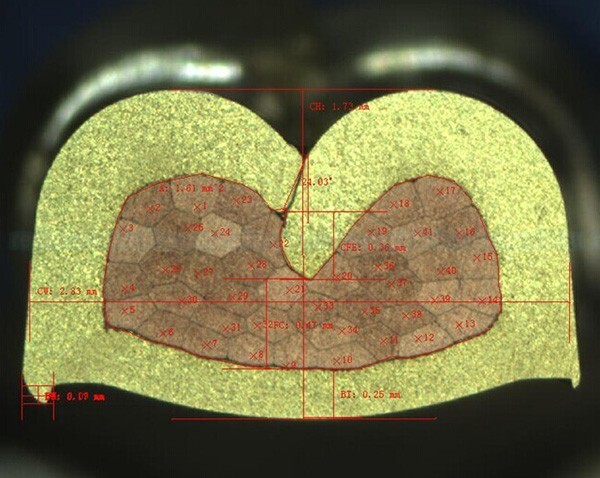

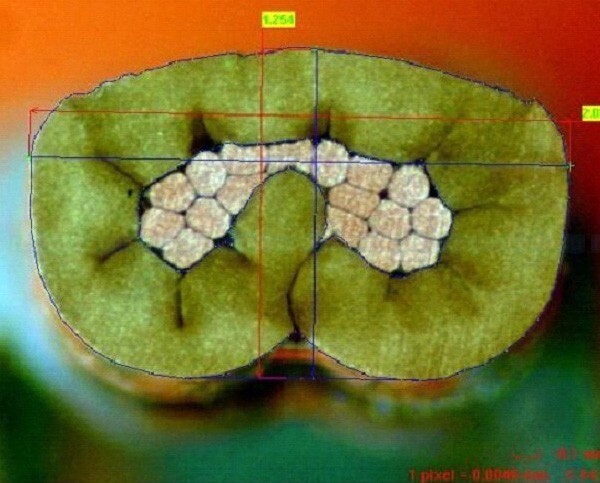

По результатам анализа KS-A651 можно сделать выводы о качестве обжима и предпринять необходимые корректирующие действия. Оценка включает в себя множество характеристик тестируемого образца и соответствующие измеренные значения. Среди них: высота и ширина обжима, угол опоры, расстояние до края, наличие заусенцев, степень уплотнения проводника, коэффициент обжима и другие. Дополнительно определяются и документируются сила отрыва и объемное сопротивление.
Конструкция и функциональность KS-A651

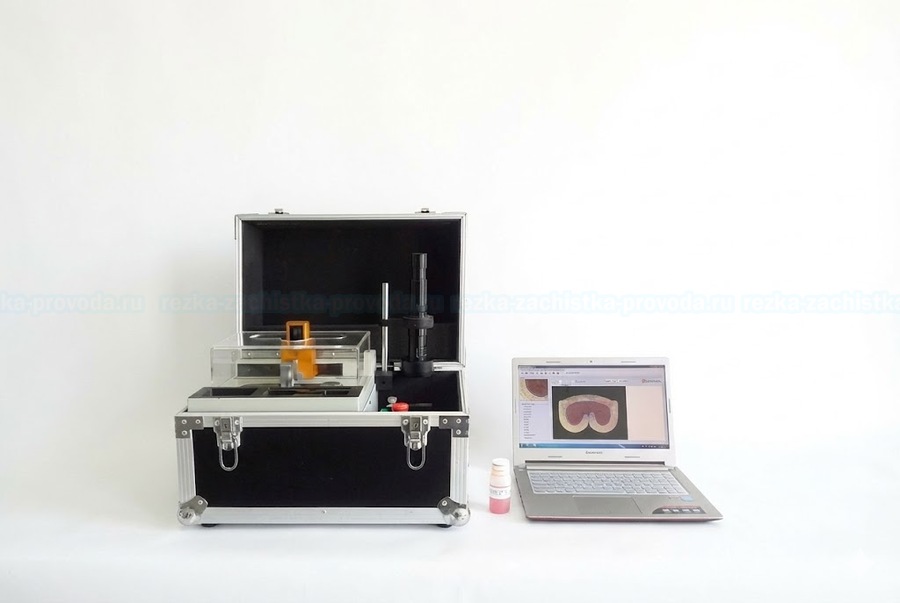

Портативный анализатор поперечного сечения проводов KS-A651 выполнен в виде прочного, хорошо защищенного чемодана, что делает его удобным для транспортировки. Устройство может работать как от сети, так и от встроенной аккумуляторной батареи, что особенно ценно при работе вне стационарных условий. Встроенные инструменты позволяют быстро и аккуратно выполнять такие операции, как надрез, зачистка, оптическое исследование поперечного сечения, анализ данных, запись информации и прочее.
Процесс подготовки и анализа образца
После фиксации образца в специальном держателе, он устанавливается на направляющую. Далее образец автоматически протягивается через высокоскоростной режущий диск (с последующим возвратом в исходное положение) и вручную обрабатывается шлифовальным кругом. Затем держатель с образцом снимается и помещается под микроскоп. С помощью полировочной ручки на поверхность среза образца наносится экологически безопасная электролитическая жидкость. Блоки резки и шлифования надежно закрыты прозрачной крышкой для обеспечения безопасности. Процесс подготовки среза, позволяющий детально рассмотреть даже отдельные провода, отображается на мониторе. После этого запускаются этапы анализа и измерений.
Передовая оптика и удобство использования
Анализатор оснащен японской оптикой с зум-объективом, высококачественной видеокамерой, цветной USB-камерой и регулируемым по яркости светодиодным кольцом. Это позволяет получать изображения в сверхвысоком разрешении, генерировать четкие трехмерные пространственные изображения с выраженным стереоскопическим эффектом и широким полем зрения. Для точного позиционирования и фокусировки образцов предусмотрены удобные регуляторы по осям X, Y и Z. Особо четко отображаются образцы размером AWG30 и меньше.
