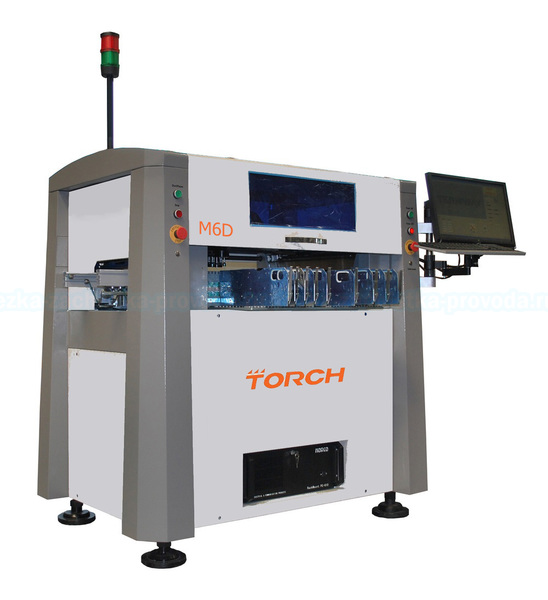

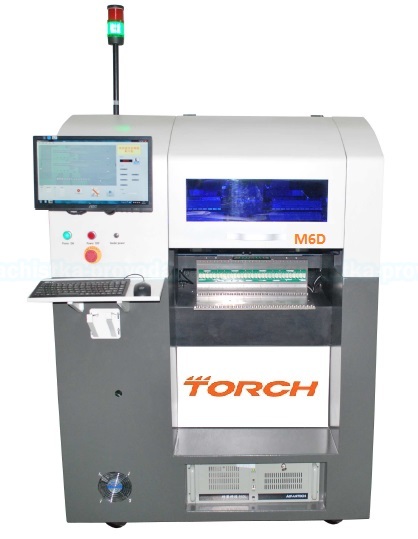

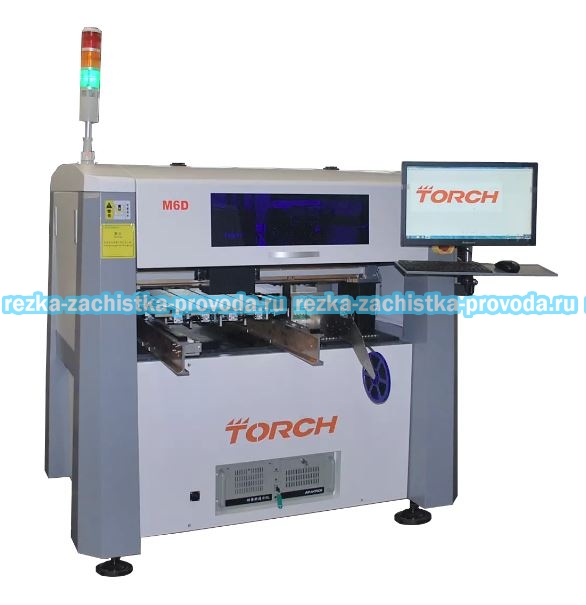

Установщик SMD компонентов TORCH M6D

TORCH
Описание товара:

Характеристики:
Все характеристики
Модель
TORCH M6D
Вес
450 кг
Мощность
2 кВт
Кол-во монтажных головок
12 шт.
Монтажный размер
600x450 мм
Максимальный диапазон перемещения оси Z
20 мм
Скорость монтажа
12000-14000 шт./час без наблюдения; 9000-11000 шт./час с наблюдением
Описание товара

Высокоскоростной установщик SMD компонентов TORCH M6D с 12 монтажными головками.Установщик имеет определённое количество питателей для определенного размера печатных плат:

  • Максимум 44 питптеля CFTA-08 размер печатной платы 600мм × 450мм (стандарт);
  • Максимум 38 питптелей GFTA-08 размер печатной платы 600мм × 450мм (стандарт);
  • Максимум 66 питптелей GFTA-08 размер печатной платы 600 мм × 250 мм (опционально);
  • Максимум 78 питателей CFTA-08 размер печатной платы 600 мм × 250 мм (опционально);
  • Максимум 38 питателей  GFTA-08 + 2 вида  IC лотков размер печатной платы 600 мм × 250 мм (опционально);

Основные преимущества:

  • Использование импортных прецизионных  рельсов для  эффективного улучшения точности размещения
  • Использование уникальных промышленных камер высокой четкости с оптической призмой для установки высокоточных компонентов
  • С помощью системы технического зрения можно автоматически определять точку MARK, эффективно повышать эффективность производства и точность размещения.
  • Программирование является простым, легким в освоении для начинающих, оно удобно и практично. Можно универсально импортировать данные печатной платы, наиболее подходит для массового производства в среднем масштабе.
  • Установщик может одновременно устанавливать не более 2 видов лотков для микросхем.
  • В случае ошибочного подбора компонентов звучит сигнал тревоги и установщик останавливает процесс.

Конфигурация установщика:

  • Промышленная камера: 4 группы
  • Промышленный источник света: 4 группы
  • Промышленный ПК: 1 комплект
  • Поворотные датчики: 3
  • Насадка 12шт.
  • 2 группы питателей GFTB-19

Опционально:

  • Автоматический питатель шириной 8мм, 12мм, 16мм, 24мм, 32мм
  • Разнообразные насадки
  • промышленный насос немой
  • Источник бесперебойного питания
  • IC лотки
  • Специализированный оптический объектив
  • Автономная система программирования
  • Система оптимизации кратчайшего пути
  • Система материалов для защиты от ошибок



Характеристики:
Модель TORCH M6D
Вес 450 кг
Мощность 2 кВт
Кол-во монтажных головок 12 шт.
Монтажный размер 600x450 мм
Максимальный диапазон перемещения оси Z 20 мм
Скорость монтажа 12000-14000 шт./час без наблюдения; 9000-11000 шт./час с наблюдением
Точность определения оси XY ± 0,01 мм
Повторная точность монтажа ± 0,05 мм
Метод позиционирования визуальная позиция
Доступные компоненты 0402,LED,SOP,PLCC,BGA b lheubt
Кол-во питателей максю 78 шт.
Давление сжатого воздуха 0,5 МПа
Расход сжатого воздуха ≥200 л/м
Операционная система Windows XP/7
Источник питания 220 В, 50 Гц
Размер 1450x1000x1300 мм
